O Flip-Flop R-S básico

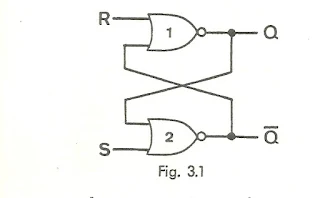

 O flip-flop R-S básico, que serve como constituinte fundamental de todos os outros, pode ser formado por dois circuitos NOR ligados em cruz como se indica na figura 3.1. [...] Convém desde já mostrar que o comportamento da saída Q do flip-flop representado na figura 3.1, em função das condições de suas entradas, é semelhante ao do circuito representado na figura 1.1.

Leia mais...

Fonte: Introdução a Eletrônica Digital. J.A.Moura Relvas.
